그린리모델링의 필수요소 중 단열시공의 방식과 단열재의 종류에 대해 알아보겠습니다.

우선 단열 보강 시공이란? 오래된 건축물에 단열재를 추가해 건축물의 단열성능을 강화하는 시공입니다. 단열성능이 떨어지면 여름과 겨울에 쾌적한 실내 환경을 유지하기 어렵고 실내를 쾌적하게 하려고 더 많은 에너지를 사용해야 합니다.

단열시공은 이런 비효율적인 에너지 성능을 가진 건축물을 근본적으로 개선하는 시공입니다.

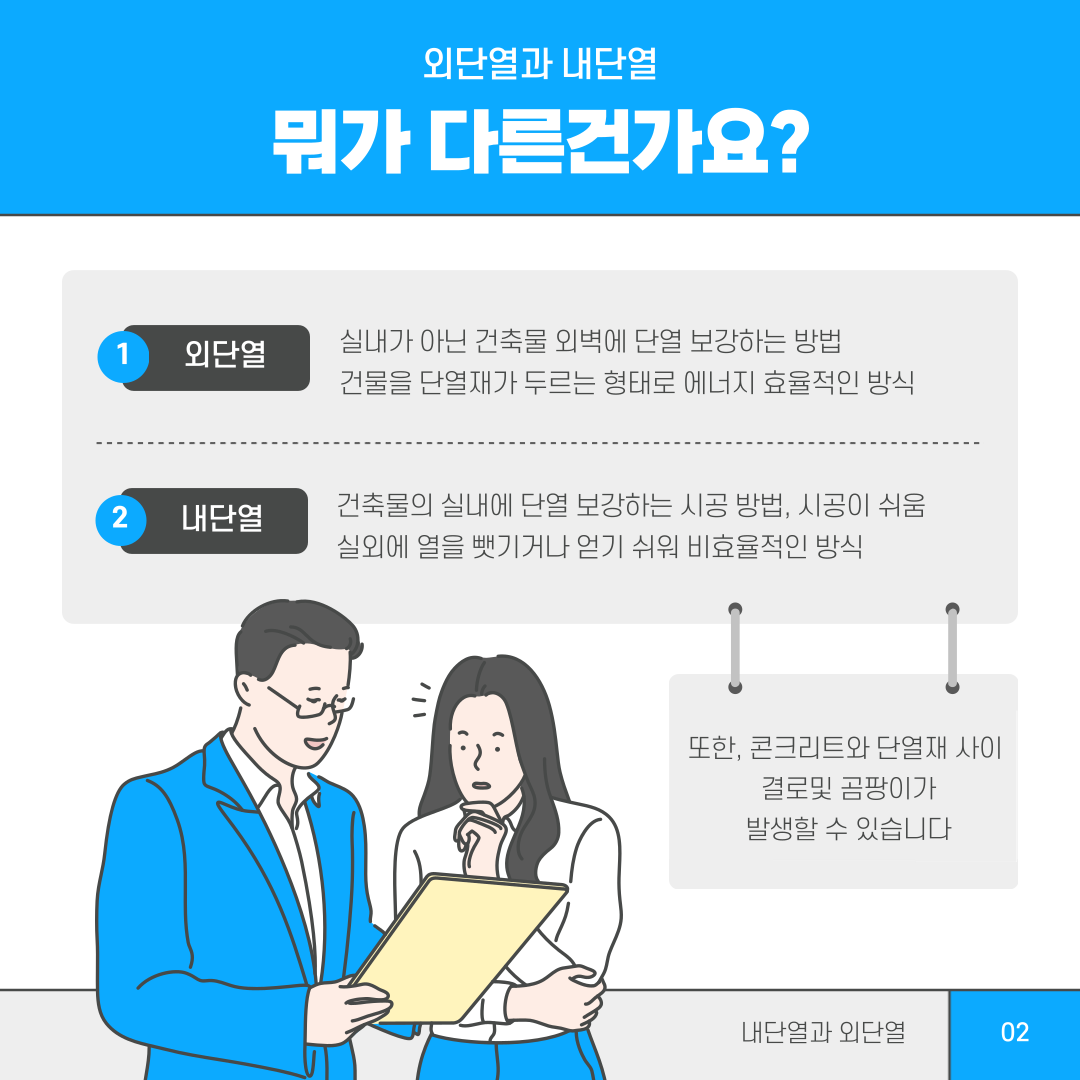

단열하면 내단열과 외단열이란 말을 많이 들어보셨을 겁니다.1)이는 건축물에 단열재의 위치에 따라 부르는 명칭입니다. 실내에 단열재를 시공했다면 내단열, 실외 외벽에 단열시공을 했다면 외단열이라고 합니다. 외단열은 건축물의 외부를 단열재로 두르는 것과 같아 내단열보다 더 효과적인 단열시공입니다. 또한, 내단열은 결로와 곰팡이가 생길 우려가 있고 실내에서 화재가 발생한다면 큰 변수가 될 수 있다고 합니다.

1)한국패시브 건축협회 https://www.phiko.kr/bbs/board.php?bo_table=z3_01&wr_id=2462

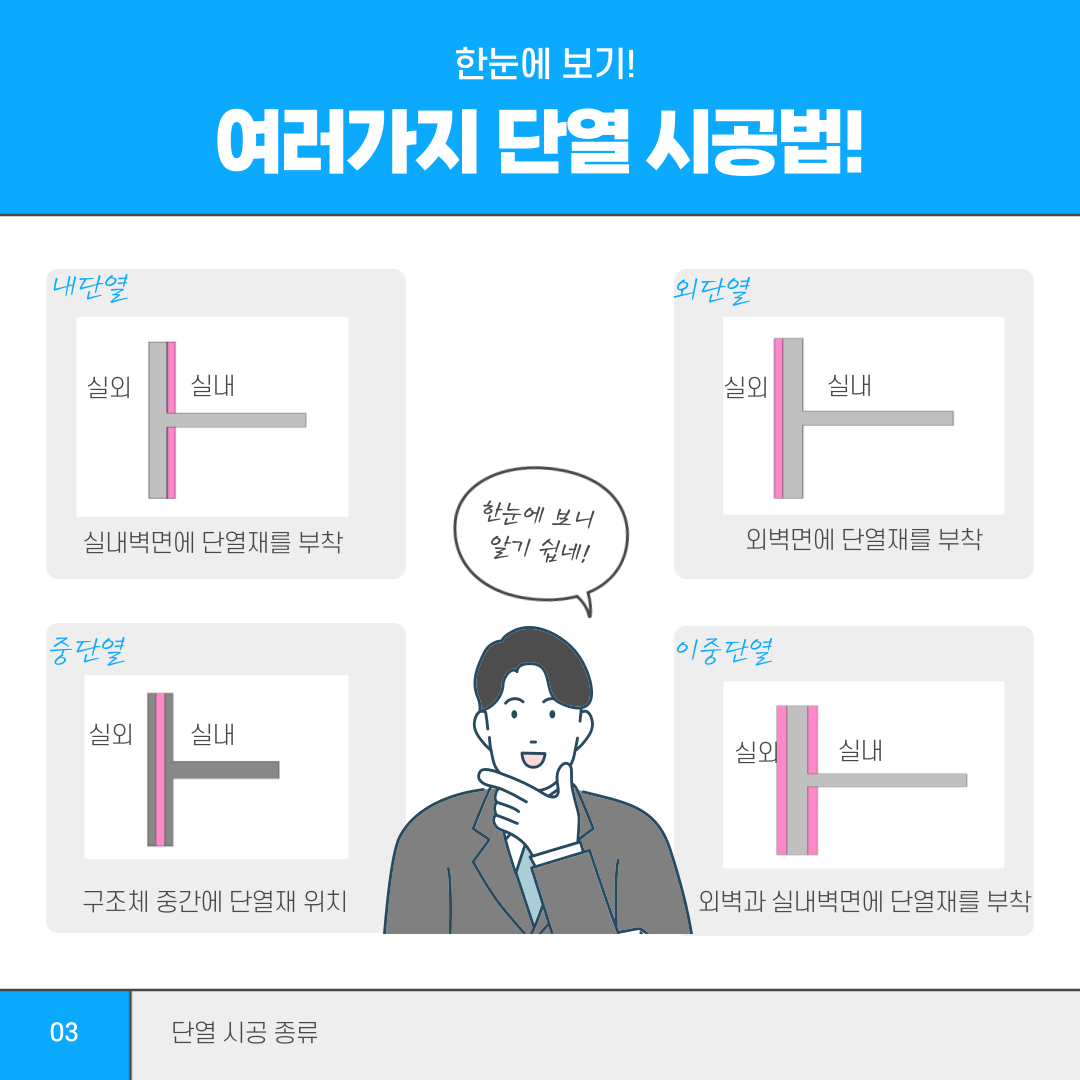

단열시공의 종류를 더욱 나누면 4가지로 앞서 말씀드린 내단열과 외단열, 중단열 마지막으로 이중 단열이 있습니다. 중단열은 구조체 사이에 단열재가 위치해 외관을 노출콘크리트 기법을 사용하는 건물에 많이 사용됩니다. 이중 단열은 에너지 효율적으로 가장 이상적인 시공방식으로 실내와 실외 모두 단열재를 부착해 우수한 단열성능을 보입니다. 그러나 재료가 많이 들어가고 실내 면적이 많이 줄어든다는 단점이 있습니다.

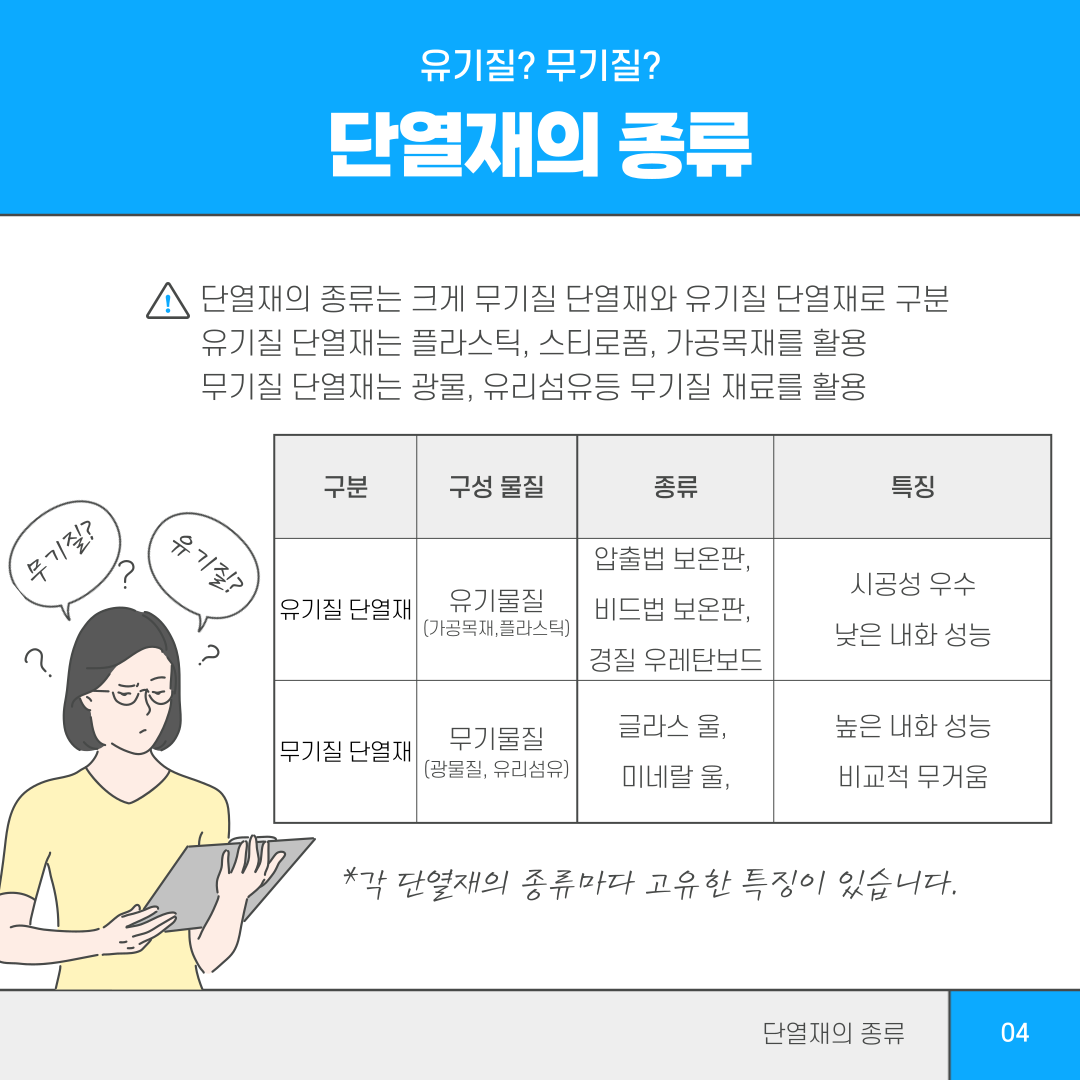

단열재는 크게 유기질 단열재와 무기질 단열재로 나눕니다. 유기질 단열재는 석유 화합물을 가공해 제작하고 무기질 단열재는 광석, 유리섬유 등의 재료로 제작합니다.

유기질 단열재는 비교적 시공성이 우수하고 강한 내구성을 가집니다. 그러나 불에 취약해 내단열로 사용하기에는 부적절합니다.

무기질 단열재는 높은 내화성능을 가졌지만, 습기에 취약해 별도의 방수 시공이 필요합니다.

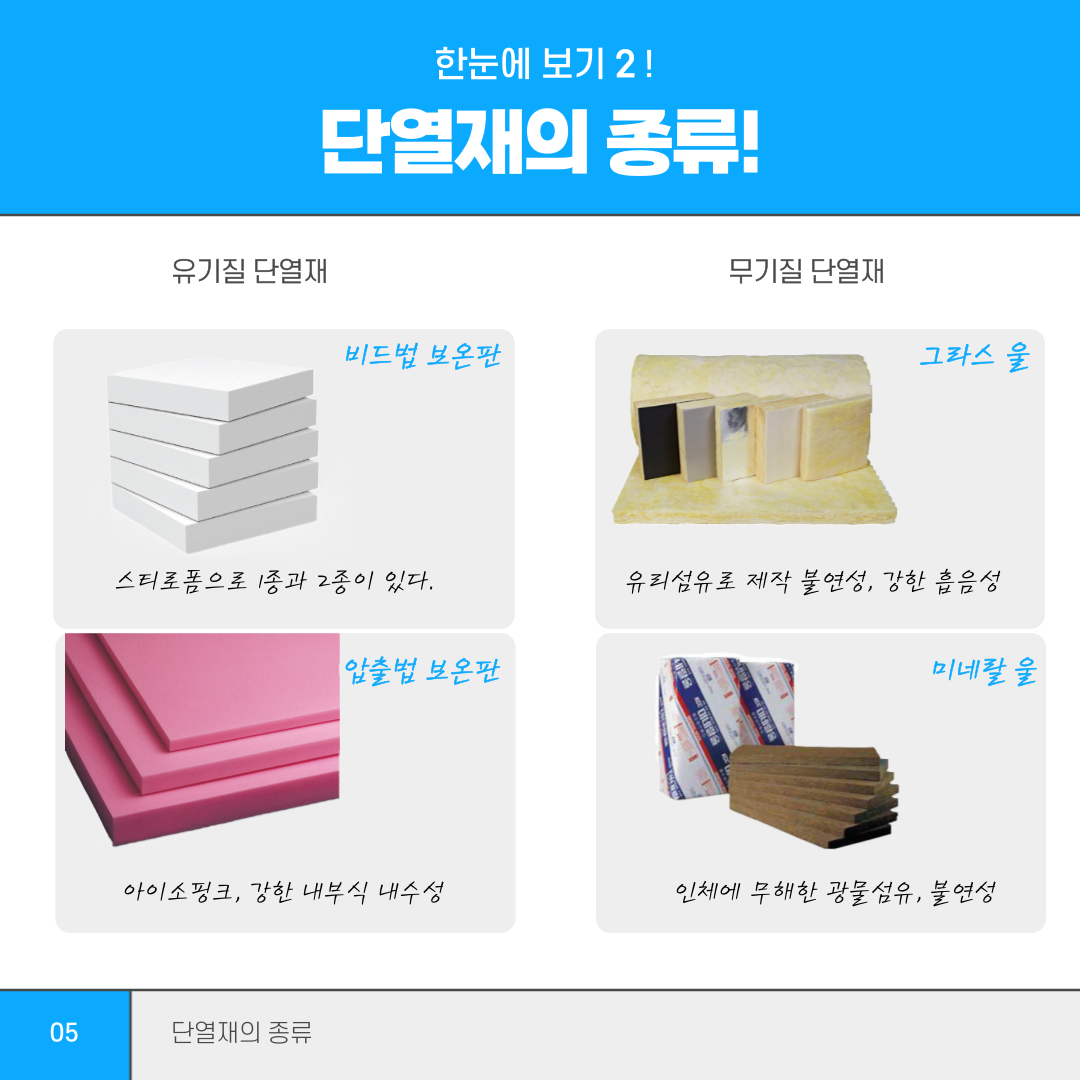

대표적인 단열재로 비드법 보온판2)이 있습니다. 일명 스티로폼으로 1종과 2종이 있으며 1종은 우리가 흔하게 아는 스티로폼으로 가격이 저렴하지만, 불에 취약합니다. 2종은 탄소를 함유한 비드법 보온판으로 단열성능을 높이고 단열성능의 저하가 적습니다. 그러나 1종의 단점을 그대로 가지고 있습니다.

두 번째로 압출법 보온판3)이 있습니다. 아이소 핑크라고 많이 부르며 탁월한 압축강도를 가지고 있습니다. 게다가 내부식성, 내수성이 뛰어나 무난하게 사용할 수 있습니다. 단점으로는 외벽에 부착한 후 미장 마감이 어려워 외단열 시공에 사용할 수 없고 온도에 의한 변형이 발생할 수 있습니다.

무기질 단열재의 대표는 그라스 울4)이 있습니다. 유리섬유로 섬유 사이공기 덕분에 흡음 효과가 탁월합니다. 불연성으로 화재 시 타지 않아 안전하다고 합니다. 그러나 고온에 오래 노출 시 녹아 내열성은 부족합니다.

마지막으로 미네랄 울5)입니다. 규산캴슘계 광물로 제작해 불연성을 가지며 내화성능 또한 뛰어납니다. 광물로 만들었지만, 인체에는 해가 없습니다. 단점으로는 내단열로 사용할 때 습기에 약해 별도의 방수 시공이 필요합니다.

2) 비드법 보온판 1종 https://chemknock.co.kr/view.do?no=47&pgMode=view&idx=18176

3) 압출법 보온판 http://www.cleps3808.com/bbs/content.php?co_id=product2

4) 그라스울 https://www.kis114.com/shop/item.php?it_id=0301

5) 미네랄 울https://www.kccworld.co.kr/materials/insulation/mineral-wool.do

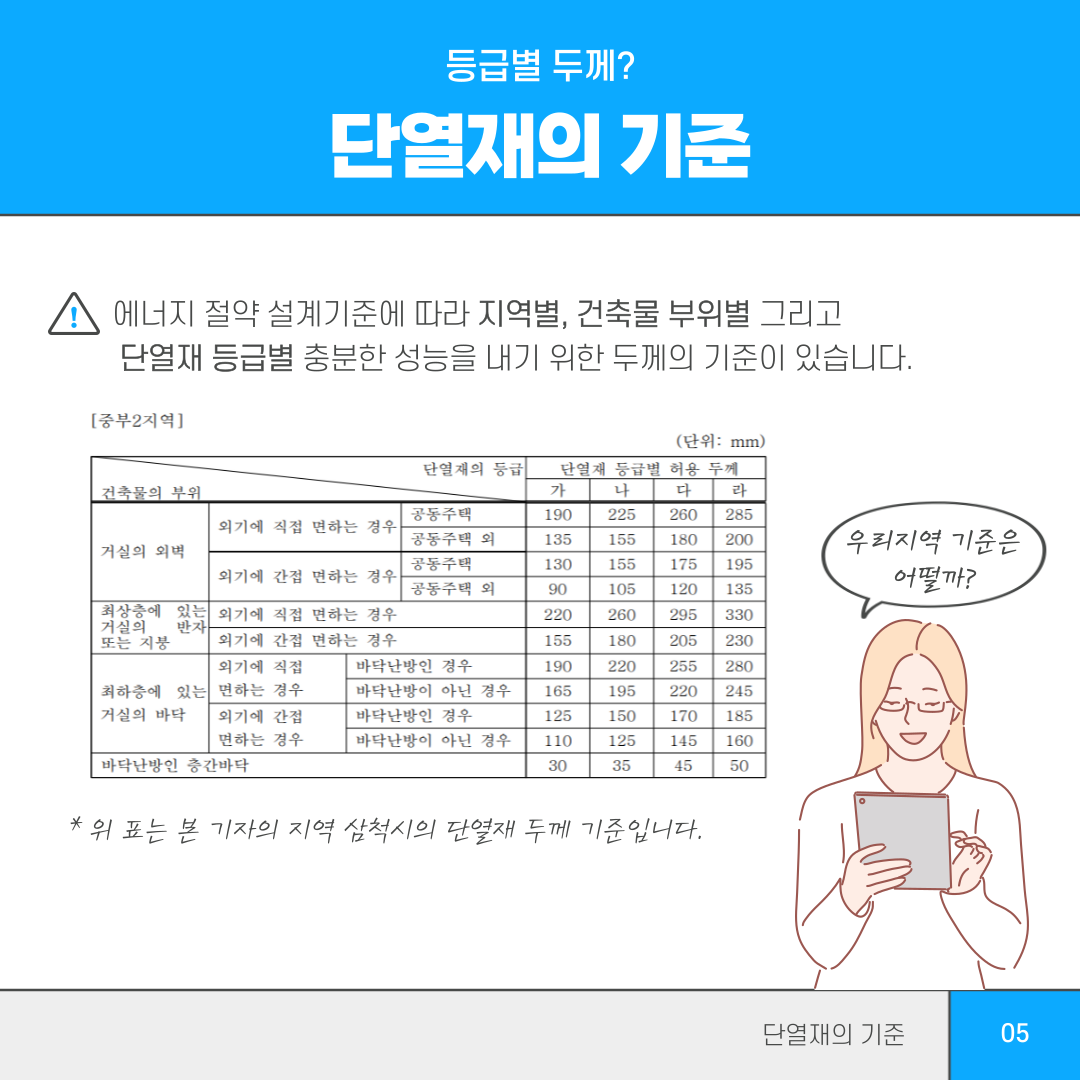

단열재는 지역별로 충족해야 하는 두께 조건6)이 있습니다. 중부 1, 2 지역 남부지역 그리고 제주도가 있습니다. 위 표는 제가 활동하는 지역인 삼척시가 속한 중부 2 지역의 조건입니다.

단열재의 등급은 가에서 라등급까지 있습니다. 가등급이 가장 좋은 성능의 등급으로 0.034W/mk 이하의 열전도율을 만족해야 합니다. 낮은 등급일수록 열전도율이 높아 더 두껍게 시공해야 합니다.

6) https://www.law.go.kr/행정규칙/건축물의 에너지절약설계기준/(2024-421,20240808)

별표1, 별표2, 별표3

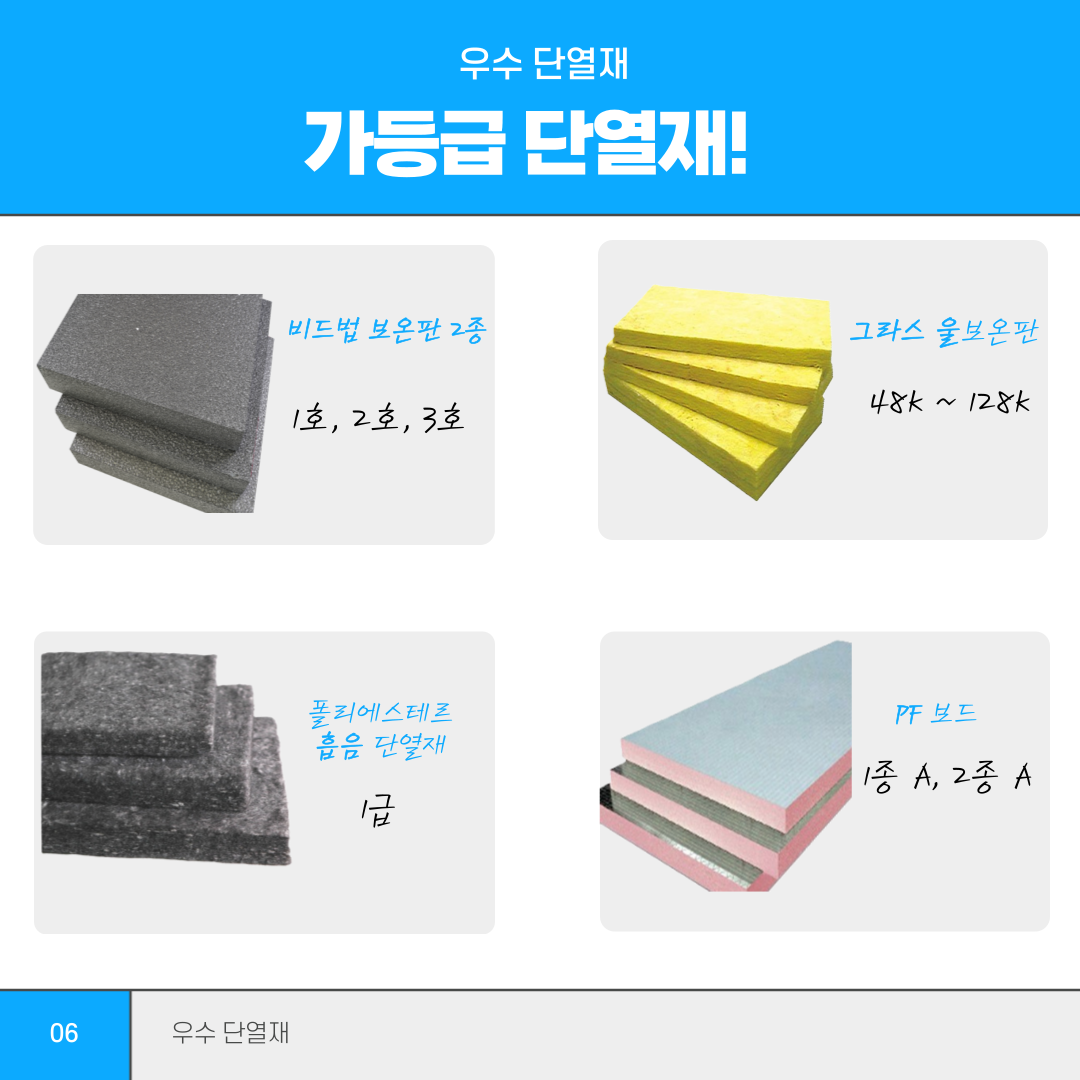

가장 우수한 가등급 단열재를 소개해 드리겠습니다. 후술할 단열재들은 모두 열전도율 0.034W/mk 이하입니다.

앞서 설명한 비드법 보온판 2종입니다. 호수별 차이점은 입자의 크기입니다. 큰 호수일수록 입자가 큽니다.

다음으로 그라스울 보온판입니다. 그라스울을 판 형태로 만든 것으로 종류별 차이는 밀도의 차이입니다. 숫자가 높을수록 고밀도의 글라스울이 사용됩니다.

다음 폴리에스테르 흡음 단열재는 폴리에스터 섬유로 만든 단열재로 우수한 단열성뿐만 아니라 난연성으로 안전하며 차음성능 또한 좋습니다.

마지막으로 PF 보드입니다. 페놀을 발포해서 만든 단열재로 우수한 내화성능으로 준 불연성 특징을 가집니다.

비드법 2종 http://www.kumkang.kr/page/sub02-1.php

그라스울 https://www.phiko.kr/bbs/board.php?bo_table=z3_01&wr_id=456

폴리에스테르 흡음 단열재 사진

https://www.swltech.co.kr/m_kr/main.php?ctt=../sub/view_product&Code=pe-0010&C

폴리에스테르 흡음 단열재 참고 자료 http://m.gunbae.co.kr/pd_1.html

PF 보드 https://www.kis114.com/pages/pf_board_01.php

끝까지 읽어 주셔서 감사합니다.

강원권 그린리모델링 학생 기자 김주완
