건물과 공조시스템에서의 TAB
2026-05-08 오후 5:40:46
■ 최근 건물 및 공장의 대형화와 고급화 추세에 따라 건물 사용단계에서 HVAC 시스템에 사용되는 에너지가 증가되는 추세입니다. IEA 보고서에 따르면, 주거용 건물에서 50% 이상의 에너지가 냉·난방을 위해 소비되고 있으며, 이를 조절하는 것으로 건축물의 유지관리에 사용되는 에너지 소비량을 절약할 수 있을 것입니다. 이를 위한 기술 중 하나가 바로 이번에 소개해드릴 건축 설비에서의 TAB입니다.

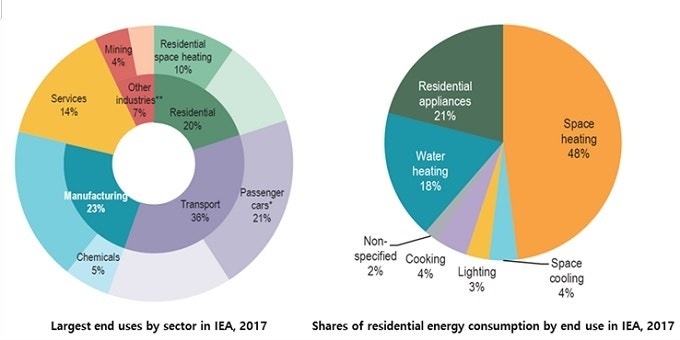

그래프_분야별 에너지 소비율(좌) / 주거용 건물에서의 에너지 소비현황(우) , 출처: IEA 보고서 2017
■ TAB란?
TAB는 공기조화설비 등에 대한 종합 진단으로서, 공기조화설비의 에너지 반송 매체인 공기와 물에 대하여 시공된 설비시설에 출입하는 설계값이 합당한지에 대해서 시험(Testing)하고, 오차가 있는 경우 조정(Adjusting)하여 최종적으로 설비계통을 균형(Balancing) 잡는 분야로 공기조화설비의 성능과 품질확보, 기기의 수명연장, 에너지 절약, 소음방지 및 실내 환경 쾌적 등을 추구하는 기술 분야입니다. 이러한 공조 시스템의 취약한 부분이나, 설계상과 실제의 차이가 발생하는 부분을 사전에 분석 진단하여 당초 설계 목적 및 건물의 용도에 적합하도록 정밀 검토와 조정을 통하여 개선함으로써 최적기능 상태로 운전, 유지되도록 하는데 TAB의 필요성과 목적을 두고 있습니다. 또한, 준공 후 본 건물의 냉·난방 공조설비를 운전 및 유지·관리에 중요한 기초 자료로 활용하기도 합니다.
■ TAB 수행 프로세스

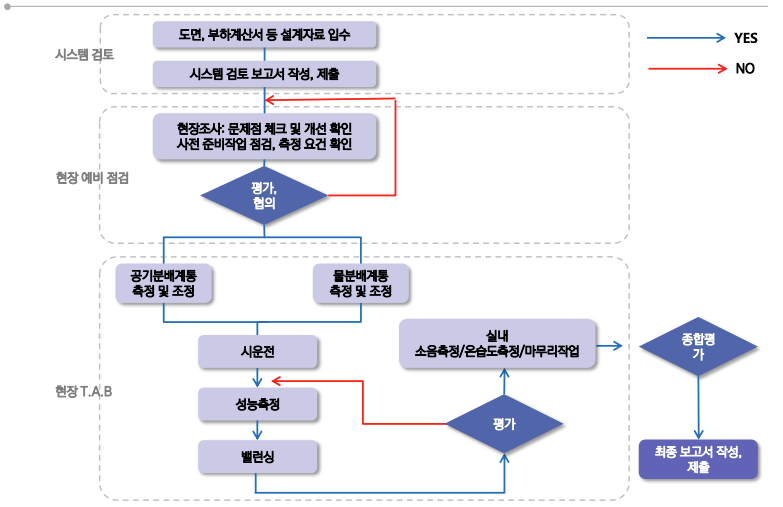

■ TAB 수행 프로세스, 출처: 대한건축사협회
TAB 작업은 사전에 도면 등의 설계자료를 바탕으로 현장에 대한 예비조사를 진행하면서 사전 준비작업을 진행하여 계획을 수립하게 됩니다. 다음으로, 공기분배 및 물분배 계통의 설비에 대한 측정을 진행하면서 펌프 및 송풍기의 운전 결과에 대한 값 등을 비교하면서 분배 및 조정하게 됩니다. 또한, 이후에는 실내의 온습도, 소음 또한 측정하면서 공간에 대한 쾌적성에 대해서도 평가하게 됩니다. 최종적으로는 시스템 검토 결과 및 측정 기록지, 용역수행 조직, 문제점 및 특기사항 등의 내용들을 포함한 종합보고서를 작성하게 됩니다.
■ TAB 사용 장비
TAB 과정에서 사용되는 측정 장비는 공기분배, 열 환경, 음환경 등을 측정할 수 있는 비접촉식 온도계, 초음파 유량계, 압력계, 실내 온·습도계, 소음계...등의 장비가 사용되며, 이러한 장비들은 사단법인 TAB 협회에서 관장하고 있으며, 장비에 대한 교정을 매년 진행하여 계측 결과에 대한 신뢰도를 높일 수 있도록 노력하고 있습니다.
■ TAB 효과
TAB 작업을 수행함으로써 최종적인 목표인 건축물의 에너지 소비절감 뿐만 아니라, 다음의 다양한 기대효과가 발생하게 됩니다.
◎ 설비 초기 투자비의 절감
◎ 공사과정의 품질 향상
◎ 쾌적한 실내환경 조성
◎ 불필요한 열손실 방지
◎ 공조설비의 수명연장
이를 통하여 설계도서상의 오류와 시스템 및 기기용량을 확인하여 적정하게 조정하고, 공정별 시공 상태를 확인하여 불합리한 부분을 개선시키며, 실내의 온·습도 및 공기분포를 균형있게 유지하여 설비의 과다한 운전을 방지하여 종합적인 시스템의 용량, 효율, 성능, 작동상태 운전 및 유지관리에 필요한 자료를 얻어 효율적으로 에너지를 사용할 수 있게 됩니다.
참고문헌
IEA 2017 보고서 ‘Energy Efficiency Indicators 2017’
(사) 티에이비 커미셔닝 협회 ( http://www.tab.or.kr/default/02/01.php )
?건축설비기사 실기?조성안, 기문사
